产品名称：Q41F-ZL铝合金球阀
产品标签：球阀，，，铝合金球阀
更新时间：2019/6/5 10:17:00
上一个产品： Q14F/Q15F高平台三通球阀
下一个产品：Q41F不锈钢法兰球阀
在线客服：
在线订购：在线订购
产品详情
Q41F-ZL铝合金球阀产品概述：
Q41F-ZL法兰铝合金球阀接纳铝合金壳体，，，不锈钢球芯，，，具有质料配制合理结构紧凑，，，重量轻，，，体积小，，，使用利便等优点，，，设有限位和加锁装置，，，清静可靠。。普遍用于非侵蚀性液体运送管道开闭控制（如油罐车，，，加油站等）调解：旋转法兰内密封座可调解板杆轻重和消除渗漏，，，当密封环与球面封部位有损伤时，，，要修正其密封面或者替换。。
Q41F-ZL铝合金球阀产品介绍
法兰铝合金球阀又名铝合金槽车球阀，，，按形状结构可分为铝直通槽车方球阀和铝直通槽车圆球阀，，，接纳铝合金壳体，，，不锈钢球芯，，，具有结构紧凑，，，重量轻，，，体积小，，，使用利便等优点，，，设有限位和加锁装置，，，清静可靠。。普遍用于非侵蚀性液体运送管道开闭控制（如油罐车，，，加油站等）旋转法兰内密封座可调解板杆轻重和消除渗漏，，，当密封环与球面部位有损伤时，，，要修正其密封面或者替换。。
Q41F-ZL铝合金球阀产品特点
1、铝合金球阀设有要领兰毗连跟圆法兰毗连，，，知足差别管道需求。。
2、接纳铝合金壳体，，，具有结构紧凑，，，重量轻，，，体积小。。
3、结构紧凑，，，设有限位和加锁装置，，，旋转法兰内密封座可调解扳杆轻重和消除渗漏。。
Q41F-ZL铝合金球阀产品优点
1．流体阻力小，，，全通径的球阀基本没有流阻。。
2．结构简朴、体积小、重量轻。。
3．细密可靠。。它有两个密封面，，，并且现在球阀的密封面质料普遍使用种种氟塑料，，，密封性好，，，能实现完全密封。。在真空系统中也已普遍使用。。
4．操作利便，，，开闭迅速，，，从全开到全关只要旋转90°，，，便于远距离的控制。。
5．维护利便，，，球阀结构简朴，，，密封圈一样平常都是活动的，，，拆卸替换都较量利便。。
6．在全开或全闭时，，，球体和阀座的密封面与介质隔离，，，介质通过时，，，不会引起阀门密封面的侵蚀。。
7．由于球阀在启闭历程中有擦拭性，，，以是可用于带悬浮固体颗粒的介质中。。
Q41F-ZL铝合金球阀主要性能参数
| 产品名称： | 法兰铝合金球阀 | 产品型号： | Q41F-ZL |
| 公称通径： | DN50～DN100 | 结构形式： | 球形 |
| 公称压力： | 0.4Mpa～0.6MPa | 毗连方法： | 圆法兰、要领兰 |
| 适用温度： | ≤60oC | 驱动方法： | 手动 |
| 阀体材质： | 铝合金 | 制造标准： | 国标GB、德国DIN、美国API、ANSI、ISO |
| 适用介质： | 柴油、汽油、煤油 | 生产厂家： |
Q41F-ZL铝合金球阀主要质料及参数
| 壳体材质 | 铝合金 |
| 阀杆材质 | 45#镀铬 |
| 球心材质 | 不锈钢304 |
| 手柄材质 | 碳钢 |
| 密封圈材质 | 聚四氟乙烯 |
| 阀杆密封 | 耐油橡胶 |
| 公称压力 | 0.6MPa |
| 壳体试验压力 | 0.6MPa |
| 密封试验压力 | 0.45MPa |
| 适用介质 | 汽油、煤油、柴油 |
| 事情情形 | -30～+60℃ |

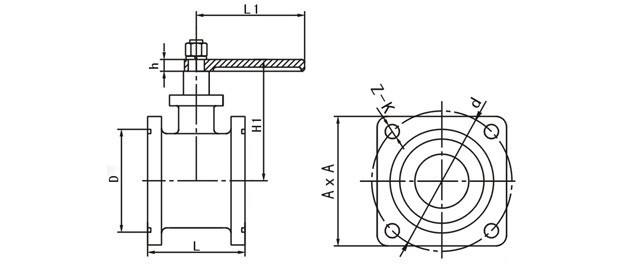

Q41F-ZL铝合金球阀形状毗连尺寸
| 公称口径 | 形状毗连尺寸（mm） | ||||
| L | A | d | D | Z-K | |
| DN50 | 86 | 120 | 130 | 96 | 4-12 |
| DN65 | 115 | 140 | 155 | 120 | 4-14 |
| DN80 | 130 | 150 | 162 | 135 | 4-14 |
| DN100 | 155 | 180 | 195 | 166 | 4-14 |
 |
注：以上的产品介绍，，，参数，，，图片，，，数据仅用于参考，，，若是需更准确的资料请咨询公司手艺效劳热线：18117208829
