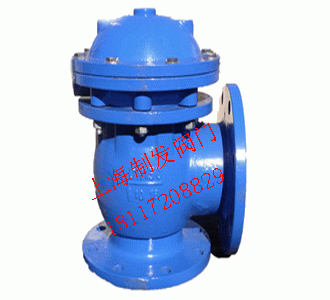

产品名称：JM644X-16C快开排泥阀
产品标签：排泥阀,快开排泥阀
更新时间：2019/5/6 19:47:35
上一个产品： SD44X-16C手动排泥阀
下一个产品：没有资料
在线客服：
在线订购：在线订购
产品详情
JM644X、JM744X快开排泥阀产品概述：
JM644X、JM744X快开排泥阀，，，，是一种由液压源或气动源作执行机构的角型截断类阀门通常成排装置在沉淀池底部外侧壁，，，，用以扫除池底沉淀的泥砂和污物。。。。。膜片式快开排泥阀由尼龙强化橡胶隔膜将阀门分为两个腔室，，，，接通液压或气动源，，，，接纳电动或手动二位四通换向阀控制，，，，实现快速排泥。。。。。该阀将隔膜取代活塞无运动摩擦，，，，更适用于泥浆等颗粒介质，，，，大大提高了阀门的使用寿命。。。。。JM644X、JM744X快开排泥阀装置效果图：
JM644X、JM744X快开排泥阀产品性能：
1、接纳全衬胶阀板，，，，密封效果好，，，，无走漏。。。。。耐久耐用，，，，使用寿命长。。。。。
2、在双室隔膜的膜片压板装1个节约装置，，，，承启关闭、翻开的作用。。。。。
3、接纳双室隔膜传念头构，，，，阀门开启平稳快捷，，，，比活塞式阀门具有以下优点：
a. 无运动磨损，，，，不会因杂质而爆发漏水；；； ；；
b.对泥沙淤积不敏感；；； ；；
c.不需要润滑，，，，无机械磨损，，，，无按期替换的橡胶制品，，，，使用寿命长；；； ；；
4、驱动介质压力水可直接接纳自来水或本水池上部清水，，，，（压力≥0.05MPa）操作利便。。。。。
5、自动化水平高，，，，可实现远距离自动控制和集中控制。。。。。
JM644X、JM744X快开排泥阀手艺参数:
| 公称压力MPa | 试验压力MPa | 液压缸 事情介质 |
适用温度 | 适用介质 | |
| 1.0 | 1.5 | 1.1 | 清水、气 | ≤80℃ | 水、污水 |
| 1.6 | 2.4 | 1.76 | |||
JM644X、JM744X快开排泥阀零件质料：
| 零件名称 | 阀体、阀盖 | 膜片压板、阀盘 | 阀杆 | 膜片 |
| 质料 | 球墨铸铁、铸钢 | 球墨铸铁、青铜 | 不锈钢 | 尼龙强化橡胶 |
JM644X、JM744X快开排泥阀形状结构图：
JM644X、JM744X快开排泥阀毗连尺寸：
| 公称通径 mm |
尺 寸mm | ||
| H | L | L1 | |
| 100 | 370 | 160 | 120 |
| 150 | 440 | 190 | 150 |
| 200 | 530 | 225 | 190 |
| 250 | 615 | 260 | 220 |
| 300 | 785 | 280 | 260 |
| 350 | 880 | 315 | 300 |
| 400 | 970 | 340 | 340 |
