产品名称：J44B角式氨用阻止阀
产品标签：阻止阀,角式氨用阻止阀
更新时间：2019/5/17 15:19:16
上一个产品： J41B氨用阻止阀
下一个产品：J44H角式法兰阻止阀
在线客服：
在线订购：在线订购
产品详情
J44B角式氨用阻止阀产品概述：
J44B/J42F氨用阻止阀的密封面接纳巴氏合金、四氟、尼龙等。。。。使用寿命长。。。。是装置在制冷系统的装备或管路上 ，，，，用以接通和切断制冷工质流动的通道 ，，，，在使用历程中遇到温差幅度变换情形下能自然抵达化学处置惩罚性能。。。。
角式氨用阻止阀事情原理：
J44B角式氨用阻止阀的启闭件是塞形的阀瓣 ，，，，密封面呈平面或锥面 ，，，，阀瓣沿流体的中心线作直线运动。。。。阀杆的运动形式 ，，，，有升降杆式(阀杆升降 ，，，，手轮不升降) ，，，，也有升降旋转杆式(手轮与阀杆一起旋转升降 ，，，，螺母设在阀体上)。。。。阻止阀只适用于全开和全关 ，，，，不允许作调理和节约。。。。
角式氨用阻止阀产品特点：
1、中通法兰为方形结构 ，，，，阀杆接纳间杆毗连。。。。
2、阀体密封面部位接纳球凸状 ，，，，与阀脚以线吻合密封。。。。
3、密封面接纳巴氏合金 ，，，，密封性能好 ，，，，使用寿命长。。。。
角式氨用阻止阀主要用途：
J44B/J42F角式氨用阻止阀使用介质的管路及液化气管路上作启闭作用。。。。适用介质：液、气、氨、氮、氢；；； ；；适用温度：-40℃-150℃主要适用于冷冻、制冷、化工、石油、食物、冶炼、液化气等单位使用。。。。
角式氨用阻止阀主要零件质料：
| 零件名称 | 阀体、阀盖 | 密封圈 | 填 料 | 填料压盖 | 阀 杆 | 垫 片 |
| J42B-25C | 铸钢 | 巴氏合金 | 聚四氟乙烯 | 碳钢 | 1cr13 | 聚四氟乙烯 |
| J42B-25P | 不锈钢 | 巴氏合金 | 聚四氟乙烯 | 不锈钢 | SS304 | 聚四氟乙烯 |
| J42F-25C | 铸钢 | 聚四氟乙烯 | 聚四氟乙烯 | 碳钢 | 1CR13 | 聚四氟乙烯 |
角式氨用阻止阀性能规范：
| 公称压力 | 试验压力 | 适用介质 | 适用温度（℃） | 品牌 | |
| PN（MPA） | PS（MPa） | 氨气、液氨、NH3 | 巴氏合金-40~150℃ | 四氟-40~120℃ | 上兆 |
| 2.5 | 3.75 | 氨气、液氨、NH3 | 巴氏合金-40~150℃ | 四氟-40~120℃ | 上兆 |
| 4.0 | 6.0 | 氨气、液氨、NH3 | 巴氏合金-40~150℃ | 四氟-40~120℃ | 上兆 |

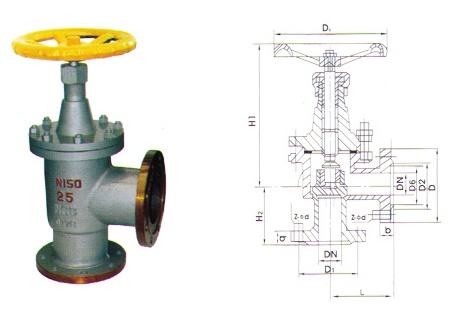

角式氨用阻止阀毗连尺寸：
公称通径 |
尺 寸（mm） |
|||||||||||
L |
D |
D1 |
D2 |
D4 |
b |
f |
f1 |
Z-φd |
关 |
开 |
D3 |
|
10 |
65 |
90 |
60 |
40 |
35 |
16 |
2 |
4 |
4-φ14 |
165 |
185 |
110 |
15 |
65 |
95 |
65 |
45 |
40 |
16 |
2 |
4 |
4-φ14 |
165 |
185 |
110 |
20 |
75 |
105 |
75 |
55 |
51 |
18 |
2 |
4 |
4-φ14 |
170 |
200 |
120 |
25 |
80 |
115 |
85 |
65 |
58 |
18 |
2 |
4 |
4-φ14 |
197 |
210 |
120 |
32 |
90 |
135 |
100 |
78 |
66 |
20 |
2 |
4 |
4-φ18 |
199 |
213 |
140 |
40 |
100 |
145 |
110 |
85 |
76 |
20 |
3 |
4 |
4-φ18 |
248 |
264 |
160 |
50 |
115 |
160 |
125 |
100 |
88 |
22 |
3 |
4 |
4-φ18 |
265 |
295 |
180 |
65 |
145 |
180 |
145 |
120 |
110 |
24 |
3 |
4 |
8-φ18 |
310 |
349 |
220 |
80 |
155 |
195 |
160 |
135 |
121 |
26 |
3 |
4 |
8-φ18 |
340 |
357 |
240 |
100 |
175 |
230 |
190 |
160 |
150 |
30 |
3 |
4.5 |
8-φ23 |
380 |
413 |
280 |
125 |
200 |
270 |
220 |
188 |
176 |
32 |
3 |
4.5 |
8-φ25 |
430 |
451 |
320 |
150 |
240 |
300 |
250 |
218 |
204 |
32 |
3 |
4.5 |
8-φ25 |
505 |
492 |
360 |
200 |
300 |
360 |
310 |
278 |
260 |
34 |
3 |
4.5 |
12-φ25 |
550 |
806 |
400 |
250 |
325 |
425 |
370 |
335 |
31 |
36 |
3 |
4.5 |
12-φ30 |
730 |
880 |
450 |
300 |
375 |
485 |
430 |
390 |
364 |
40 |
3 |
4.5 |
16-φ30 |
- |
995 |
550 |
J44B/J42F角式氨用阻止阀装置与维护
1、 装置：
（1） 装置前须检查产品型号、位号及规格是否吻合 ，，，，检查整机零件是否缺损与松动。。。。
（2） 在装置前 ，，，，对管道应举行洗濯 ，，，，阀门入口处要有足够的直管段 ，，，，并配有过滤器。。。。阀体与管道的法兰毗连 ，，，，要注重同轴度。。。。
（3) 切断阀装置前 ，，，，应先彻底洗濯管道。。。。
（4） 装置园地应思量到职员装备的清静 ，，，，既便于操作 ，，，，又有利于拆装与维护。。。。
（5） 阀门应正立笔直装置在水平管道上 ，，，，不得已时可倾斜装置 ，，，，只管阻止水平装置 ，，，，阀自重量较大或有振动的场合 ，，，，要用支持架。。。。
（6） 介质流动偏向应与阀体上的箭头指向一致。。。。气源应干燥、无油。。。。阀门应在情形温度-20~55℃场合使用。。。。
2、 维护：
（1） 洗濯阀门：对洗濯一样平常介质 ，，，，只要用水洗净就可以。。。。但对洗濯有害康健的介质 ，，，，首先要相识其性子 ，，，，再选用响应的洗濯步伐。。。。
（2） 阀门的拆卸：将外露外貌生锈的零件先除锈 ，，，，但在除锈前 ，，，，要�；；； ；；ず梅ё⒎尽⒎Ц擞胪聘说认该芰慵募庸ね饷病�。。。拆装阀座时应使用专用工具。。。。
（3） 阀座：密封面有较小的锈斑与磨损 ，，，，可用机械加工的要领举行 ，，，，如损坏严重必需换新。。。。但不管修理或替换后的硬密封面 ，，，，都必需举行研磨。。。。
（4） 阀杆：外貌损坏 ，，，，只能换新。。。。
（5） 推杆、导向与密封外貌的损坏：对反作用执行机构必需换新 ，，，，而对正作用执行机构 ，，，，可用适当的修理后使用。。。。
（6） 压缩弹簧：若有裂纹等影响强度的缺陷 ，，，，必需换新。。。。
（7） 易损零件：填料、密封垫片与O型圈 ，，，，每次磨练时 ，，，，所有换新。。。。阀芯、膜片必需检查是否有预示未来可能爆发的裂纹、老化与侵蚀痕迹 ，，，，凭证检查效果 ，，，，决议是否替换 ，，，，但膜片使用期一样平常多2-3年。。。。
（8） 阀门组装要注重对中 ，，，，螺栓要在对角线上拧紧 ，，，，滑动部分要加润滑油。。。。组装后应按产品出厂测试项目与要领调试 ，，，，并在这时代 ，，，，可准确地调解填料压紧力、阀芯关闭位置。。。。
注：以上的产品介绍 ，，，，参数 ，，，，图片 ，，，，数据仅用于参考 ，，，，若是需更准确的资料请咨询公司手艺效劳热线：18117208829
