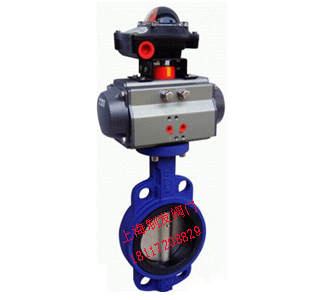

D671X气动对夹式蝶阀

产品名称：D671X气动对夹式蝶阀

产品标签：蝶阀,气动对夹式蝶阀

更新时间：2019/5/30 8:53:11

上一个产品： D672X气动对夹式软密封蝶阀

下一个产品：D941X/D971X电动软密封蝶阀

在线客服：点击这里给我发新闻 点击这里给我发新闻

在线订购：在线订购



产品详情

D671X气动对夹式蝶阀产品概述：
    D671X气动对夹式蝶阀接纳双偏心结构，，，，，，具有越关越紧的密封功效，，，，，，密封性能可靠。。 。。密封副质料选用不锈钢和丁腈耐油橡胶配对，，，，，，使用寿命长。。 。。橡胶密封圈即可位于阀体上，，，，，，也可以位于蝶板上，，，，，，可适用差别特点的介质，，，，，，供用户选择。。 。。蝶板接纳框架结构，，，，，，强度高，，，，，，过流面积大，，，，，，流阻小。。 。。整体烤漆、能有用地避免锈蚀且只要替换密封阀座密封质料，，，，，，就可使用于差别介质。。 。。D671X气动对夹式蝶阀具有双向密封功效，，，，，，装置时不受介质流向的控制，，，，，，也不受空间位置的影响，，，，，，可在任何偏向装置。。 。。本阀结构奇异，，，，，，操作无邪，，，，，，省力，，，，，，利便。。 。。

D671X气动对夹式蝶阀结构特点
    D671X气动对夹式蝶阀接纳对夹中心板式结构，，，，，，主要由阀体，，，，，，阀板，，，，，，阀轴，，，，，，阀座及传动装置组成，，，，，，结构简朴紧凑，，，，，，小巧轻盈，，，，，，运输，，，，，，装置，，，，，，拆卸利便；；；；；90°的启闭，，，，，，开关迅速，，，，，，操作扭矩小，，，，，，省力轻盈；；；；；密封性能好，，，，，，使用寿命长，，，，，，可抵达零泄露；；；；；其流量特征近似于直线，，，，，，调理性能好。。 。。阀门为橡胶密封，，，，，，关闭时蝶板和阀座密封性能优异，，，，，，双向密封性能优良，，，，，，扭矩值小，，，，，，阀门在事情压力下坚持100%零走漏，，，，，，且蝶板与阀座密封之间的磨擦小。。 。。D671X气动对夹式蝶阀由阀轴驱动阀板，，，，，，阀板做90°转动。。 。。蝶板启闭无邪，，，，，，无卡涩、跳动征象，，，，，，扭矩小。。 。。

D671X气动对夹式蝶阀产品用途
    软密封中线对夹式蝶阀，，，，，，双偏心法兰式蝶阀结构紧凑，，，，，，90°回转开关轻松，，，，，，密封可靠，，，，，，使用寿命长，，，，，，D671X气动对夹式蝶阀普遍用于水厂、电厂、钢厂、造纸、化工、轻纺、食物等给排水、气体管道上作调理流量和截流介质的作用。。 。。

D671X气动对夹式蝶阀执行机构
    D671X气动对夹式蝶阀接纳新型系列GT型气动执行器，，，，，，有双作用式和单作用式（弹簧复位），，，，，，齿轮传动，，，，，，清静可靠；；；；；大口径阀门接纳系列AW型气动执行器拔叉式传动，，，，，，结构合理，，，，，，输出扭矩大。。 。。
    1、切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器
    2、调理型附件：电气定位器、气动定位器、电气转换器
    3、气源处置惩罚附件：空气过滤调压阀、气源处置惩罚三联件
    4．接纳电-气阀门定位器，，，，，，以电信号和压缩空气为动力，，，，，，接受控制系统输入的0-10mA DC或4-20mA DC电流信号，，，，，，由调理器将压缩空气，，，，，，转换成气源压力信号输入输出，，，，，，改变阀板的旋转角度(0-90°恣意角度)，，，，，，具有较好的调理控制流量等参数
    5、接纳电磁换向阀、阀位回讯器，，，，，，以AC220V或DC24V电源电压和压缩空气作动力，，，，，，实现对流体介质的快速二位切断控制。。 。。气动执行机构接纳活塞式气缸及曲臂转换结构，，，，，，输着力矩大，，，，，，体积精小，，，，，，接纳全密封防水设计防护品级高
    6、气缸体接纳镜面气缸，，，，，，无油润滑，，，，，，磨擦系数小、耐侵蚀、具有超强的耐用性及可靠性。。 。。所有传动轴承均接纳界线自润滑轴承无油润滑，，，，，，确保传动轴不摩损

D671X气动对夹式蝶阀主要零件质料

零件名称

质料

阀体

灰铸铁、球墨铸铁、铸钢、不锈钢及特殊质料

蝶板

球墨铸铁、铸钢、不锈钢及合金钢

阀轴

2Cr13、不锈钢

密封圈

丁腈耐油橡胶、聚四氟乙烯

填料

O型圈、柔性石墨

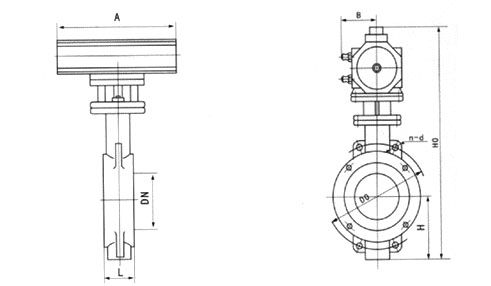

D671X气动对夹式蝶阀主要形状尺寸

公称通径DN(mm)

结构长度(mm)

形状尺寸（mm）

毗连尺寸(标准值)

0.6MPa

1.0MPa

1.6MPa

毫米

英寸

L

H1

H0

A

B

D0

n-d

D0

n-d

D0

n-d

50

2"

43

63

315

180

65

110

4-14

125

4-18

125

4-18

65

2 1/2"

46

70

330

180

65

130

4-14

145

4-18

145

4-18

80

3"

46

83

390

245

72

150

4-18

160

8-18

160

8-18

100

4"

52

105

431

240

72

170

4-18

180

8-18

180

8-18

125

5"

56

115

455

240

72

200

8-18

210

8-18

210

8-18

150

6"

56

137

626

350

93

225

8-18

240

8-22

240

8-22

200

8"

60

164

720

350

93

280

8-18

295

8-22

295

12-22

250

10

68

206

800

550

350

335

12-18

350

12-22

355

12-26

300

12

78

230

860

600

350

395

12-22

400

12-22

410

12-26

350

14

78

248

883

600

350

445

12-22

460

16-22

470

16-26

400

16

102

89

972

600

350

495

16-22

515

16-26

525

16-30

450

18

114

320

1043

750

380

550

16-22

565

20-26

585

20-30

500

20

127

343

1098

750

380

600

20-22

620

20-26

650

20-33

600

24

154

413

1236

750

380

705

20-26

725

20-30

770

20-36

700

28

165

478

1431

750

380

810

24-26

840

24-30

840

24-36

800

32

190

25

1488

750

380

920

24-30

950

24-33

950

24-39

900

36

203

620

1615

1250

380

1020

24-30

1050

28-33

1050

28-39

1000

40

216

725

1795

1500

580

1120

28-30

1160

28-36

1170

28-42

1200

48

254

780

1976

1500

580

1340

32-33

1380

32-39

1390

32-48
 6732顶级游戏娱乐(中国)官方网站
注：以上的产品先容，，，，，，参数，，，，，，图片，，，，，，数据仅用于参考，，，，，，若是需更准确的资料请咨询公司手艺效劳热线：18117208829
